Beskrivning
Connex spännbussning typ A form 1
Connex: CONNEX spring pins (connexch.com) Kontakt – Mared Components
Kontakta oss!
Vill du ha mer information, katalog eller kanske en offert? Hör av dig till oss så hjälper vi dig!
Kontakta oss!
Vill du ha mer information, katalog eller kanske en offert? Hör av dig till oss så hjälper vi dig!
”*” anger obligatoriska fält
Information
Type A fungerar på motsatta sättet jämfört med Typ E. Vilket innebär att bussningen monteras och klämmer på axeln. Detta gör att det är utsidan på bussningen som blir slitytan. Form 1 har en obearbetad yta.
Videos
Specifikationer
Material & Toleranser
Material: Högkvalitets fjäderstål 50CrV4 enl. DIN 1.8159 härdat till 410-500HV
Special material mot korrosion: INOX fjäderstål enl. DIN 1.4568, Åldringshärdning till 400-480 HV, Upp till 3mm väggtjocklek
Tolerans på axel: h8
Tolerans på bussning (Monterad på axel): e11
Rekommenderad tolerans på hål: H11
3D-CAD

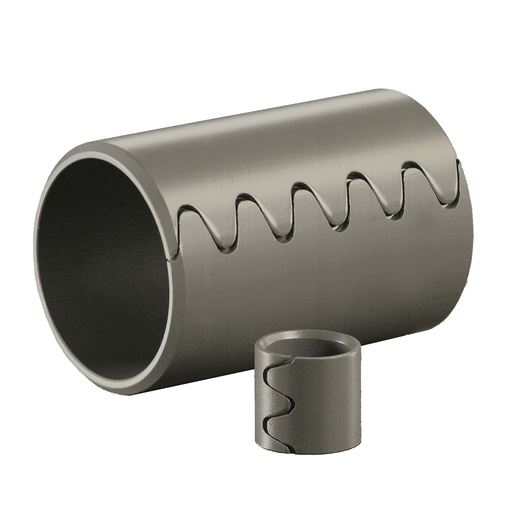

Connex Spännbussning Typ A, Form 1
Spännbussning som monteras på axel, obearbetad yta.
